回转式鼓风机结构与工作原理
风机压力范围：0.01 MPa一0.05MPa

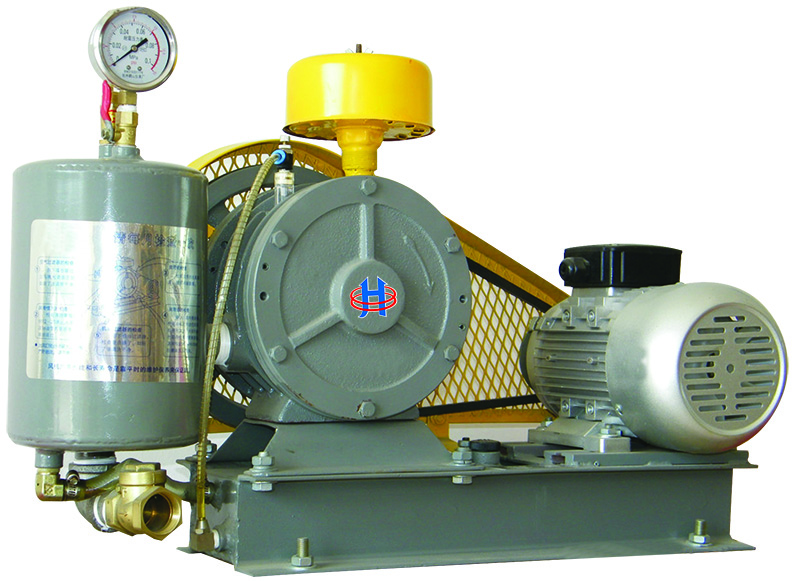

回转式风机结构精巧，主要由下列六部分组成：电机、空气滤清器、风机主机、储气包、底座（赚油箱）、滴油嘴。
风机靠汽缸内偏置的转子偏心运转，并使转子槽中的叶片之间的容积变化，将空气吸入、压缩、吐出，在运转中利用风机的压力差自动将润滑油送到滴油嘴，滴入汽缸内以减少摩擦及噪声，同时可减少汽缸内气体的回流。 |

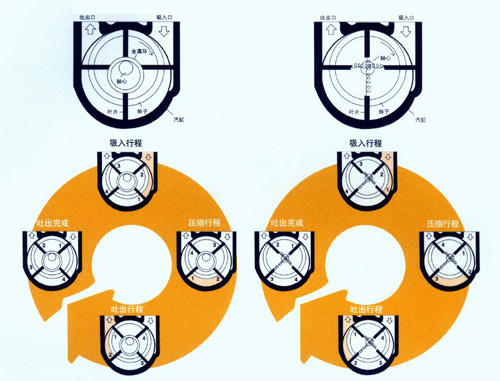

YL回转式风机的构造与行程

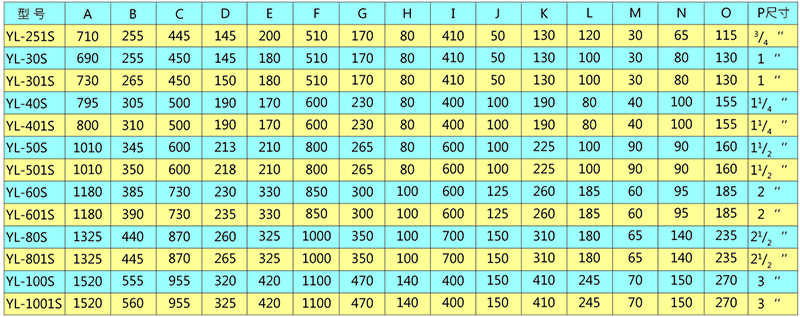

型号与技术特点

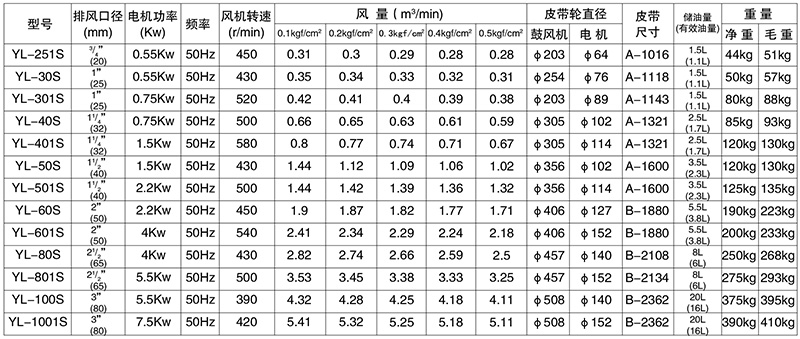

性能一览表

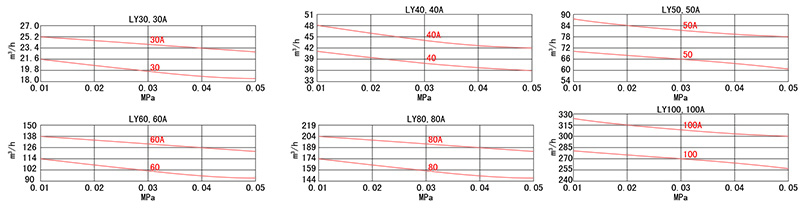

性能曲线

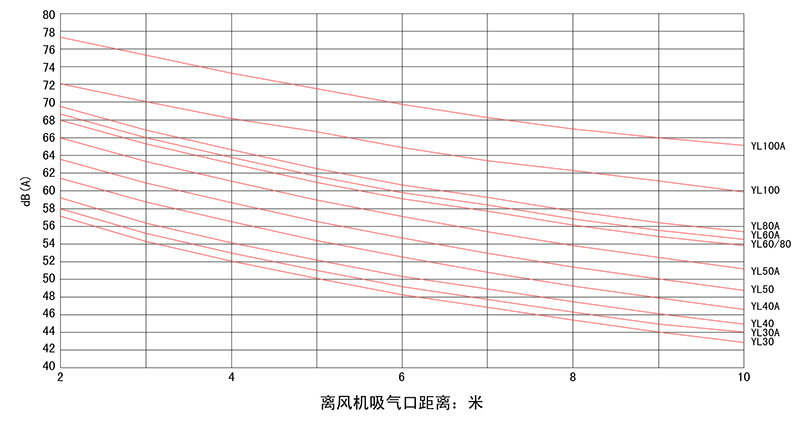

噪音曲线
回转式鼓风机用途：
水处理鼓风曝气；医院、实验室的污水搅拌曝气；印刷行业的真空送纸；电镀槽、工业废水的搅拌曝气；塑焊、吹风的气源供应；燃烧器的喷雾，玻璃工业；水产养殖，需要气源的其他设备。
回转式鼓风机特点：
1、体积小、风量大、噪声低、耗能省
回转式风机采用运转压缩空气的原理，虽然体积小，但风量大、静音运转。
2、运转平稳、安装方便
小型机种运转时只要放置妥当则震动小，不需要加装防震装置，安装方便。
3、抗负荷变化，风量稳定
例如：污水处理曝气槽压力变化，则负荷变化，但风量随压力变化而变化甚微。
4、附有储气包，可防止空气脉动，散气平稳。
附有储气包，可防止空气脉动，散气平稳。
5、材料精良、结构巧妙
风机采用好的材料，结构精巧，坚固耐用，长期使用故障少。
6、保养简单、故障少、寿命长、低转速、磨损小、寿命长。
回转式风机安装及试运行注意事项：
（一）安装
1、搬运回转式风机时请注意，要避免风机受到碰伤和冲击，且不能把风机立起来搬运，以防止润滑油从油箱内倒出来。
2、回转式风机房应留有通风口并安装换气扇，通风口要设在上下两处便于空气对流，以防止机房内温度过高影响风机正常运行。
3、机房内壁周围要装有消音材料以降低噪音。
4、回转式风机应水平安装。
5、配气管径不应小于风机排风口径，并注意管内清洁，送气管应安装在水面以上，以防止管内进水造成起动时压力过大。
6、接管时注意不要把止回阀拧倒（止回阀凸起部分应朝上）。
7、请正确接配电线并注意电机转向与风机旋转方向标记一致。
8、采用二台风机交替运行时，应避免在短时间内频繁交换起动风机，一台风机的连续运行时间不低于12小时。
（二）试运转
1、检查油箱内的机油是否达到标准（油量应高于出油孔位置）。
2、起动风机前请拿下进气口滤清器，往主机内倒入30m1左右机油，使机油均匀分布于主机内部（用手转几圈）。
3、检查V型皮带的松紧度是否合适，如太松请调整。
4、检查安全阀是否设定在指定的压力位置，如工作压力为0.3kgf/cm²；安全阀开启压力为0.3kgf/cm²。在试运行时，可手动调整排气阀升压到开启压力，调整安全阀使之恰好开启（该压力为工作压力的1.1倍）。
5、接通电源起动风机，请注意下列各项：
a.风机的转向是否与转向标志指示方向一致，如不一致要立即?；髡缁酉?。
b.观察压力表有无压力指示（污水处理槽内装满水后才能运行风机，否则风机排气口无压力，则风机没有润滑）。
c.观察滴油嘴有无机油滴出（12 ~15滴/分钟），并观察透明回油管内是否有机油流动。
6、检查电机及风机各部运转是否正常，温度是否正常，是否有异常声音。
回转式风机维修和保养：
1、润滑系统的检查（回转式风机严禁缺油运转）。
A.日常检查油箱内的储油量是否低于油位，如机油不足请加油（机油牌号为ISO标准46#汽轮机油，低温寒冷地区可适当降低机油牌号)。
B. 日常检查机油是否混入水份等污物而变质，如变质请及时更换机油。
C. 日常清洗油过滤器。
D.日常检查滴油嘴的滴油状况是否正常，如滴油嘴脏了可卸下调整螺钉清。
2、空气滤清器的检查日常检查空气滤清器是否脏了，如脏了可卸下空气滤清器，旋开蝶型螺母，拿开盖子，清洗过滤海绵（卸滤清器时注意不要把脏物掉进风机主机内）。
3、三角带的检查风机运行一段时间后，三角带会伸长，这时要将电机的固定螺栓松开，移动电机，拉紧三角带到合适位置后再将电机固定螺栓紧住，并注意电机皮带轮和风机皮带轮的端面要在同一平面上，同时检查一下两皮带轮的顶紧螺丝是否松掉，如松了请紧住。
4、日常检查安全阀的灵活状况，如不灵活请清洗调试以保证可靠的启闭。
5、日常检查有无漏油、漏气的部位并修理之，如不能修理请立即通知生产厂商。
6、日常清理风机房，保持清洁，通风良好。
7、经常检查风机及电机的运行状况.如发现噪音、温度不正常时要及时?；煨?，找出故障原因及相应处理方法。
回转式风机常见故障及排除：
问：回转式风机出风口管道有油渗出是否正常？
答：回转式风机是油润滑鼓风机，排出空气中会含有一定的油雾，尽管油气分离器一直（储气罐）不断的进行技术改进，但鼓风机压缩产生的高温使润滑油产生一定的蒸发是不可避免的。所以用户在使用风机的过程中一定要定期观察油位，以免造成不必要的损失。
问：回转式风机皮带打滑如何更换？
答：风机运行一段时间后，三角带会伸长，此时回转式风机带轮会打滑，引起风机发热，风机转速下降，引起风机风量不足，这时要将电机的固定螺栓松开，移动电机，拉紧三角带到合适位置后再将电机固定螺栓紧住，并注意电机皮带轮和风机皮带轮和风机皮带轮的端面要在同一平面上，同时检查一下两皮带轮的顶紧螺丝是否松掉，如松了请紧住。如皮带伸长过度，无法调整紧张度则需要更换。
问：回转式风机在运输和安装过程中受碰撞怎么办？
答：回转式风机在运输和安装过程中受碰撞后，一般情况下可能引起风机转子靠偏，风机运转不灵，如发生碰撞事故，先用手拉一下风机皮带，试一下风机是否能正常转动，如风机能正常转动，无轻重感，则风机无故障现象，如风机不能拉动，或能拉动但有轻重感，则说明风机转子靠偏，此时可松开后盖螺栓，用木锤轻轻敲打风机后盖，同时拉动风机皮带，直到能拉动风机皮带、无轻重感为止，再拧紧后盖即可。
问：回转式风机能否空载启动？
答：污水处理槽内装满水后才能运行风机，否则风机排气口无压力，则风机没有润滑，润滑系统是利用风机工作时产生的压力差而形成的自动供给机油的循环装置，因此风机不能空负载运转！
问：风机运转时整机感觉烫手是否正常？
答：回转式风机是变容压缩鼓风机，正常运转时会产生压缩热，同时滑片与泵体的摩擦也会产生摩擦热，稍微感觉烫手是正常的，如感觉温度偏高，就需要进行检查。1、首先检查润滑油系统；2、风机是否缺油运转；3、风机压力是否偏高；4、空气过滤器是否堵塞；5、风机房是否通风不良。
问：回转式风机进水如何解决？
答：1、风机主机处理方法：把回油管从底座处拔下，放掉主机及空气室内的油和水，取下空气滤清器，用手快速正向转动风机带轮10转左右后，从进风口慢慢倒入机油（68号抗磨液压油5公升）同时不断正向转动风机带轮，排出所有清洗油。2、油箱的处理方法：用扳手先卸下油标，再拆下一个油过滤器，倾斜底座，尽量放尽油箱内的废油，同时用新机油清洗油箱。装上油过滤器，回油管，空气滤清器，在油箱中注入机油至油箱3/4处，拧紧油标。（一定要用扳手拧紧，防止漏气）。
回转式风机修理方法：
如果回转式风机发生故障，请认真检查，确定故障原因后，再进行修理，需要更换的配件按原风机配件型号采购。
1、回转式风机主机的拆解要领：A.将皮带罩和皮带卸下；B.将风机闷盖一侧的端盖的固定螺栓松开；C.用螺栓拧入端盖上的两螺纹孔，将端盖卸下；D.将V型皮带轮从轴上卸下；E.将V型皮带轮一侧端盖的固定螺栓松开，卸下端盖。注：拆解主机时注意不能碰伤零件，拆下的零件要小心安放好。
2、回转式风机主机的修理：分析主机后，用细砂纸或油石将转子、气缸体、端盖、叶片、环等零件有研伤或生锈的地方打磨好，用清洗油或汽油认真清洗（注意不要碰伤零件），擦干后重新组装。初期的烧损、混入杂物、水份等故障可用上述方法处理；轴承、油封等损坏时，需要更换。另一外一定要更换O型圈。
3、回转式风机主机的组装要领：A.将有轴孔的端盖放在组装台上；B.将转子轮的皮带轮一侧朝下放在端盖上；C.将弹簧顶销装入转子轴中（60S以上）；D.将叶片装入转子槽中；E.放上气缸体（注意出风口的位置在转子靠气缸体内孔的一侧）；F.放入支环（501 S以下）；G.装上轴承；H.装上O型圈；I.装上另一端盖并固定螺栓；J.把气缸体翻身后拿下皮带轮这一侧的端盖；K.放入支环（501S以下）；L.装上轴承和O型圈；M.在端盖上装上油封；N.装上端盖，打上定位销，拧紧全部螺；O.立起主机，把另一侧端盖的定位销打上，拧紧全部螺栓。在进风口倒入少量润滑油，将皮带轮固定于旋转轴上，用手转动皮带轮的同时，用木锤或橡胶锤轻轻敲打端盖加强筋部位，使转子轴能灵活运动。
